序列

描述：辅助流程排版，实现更规整的流程分布

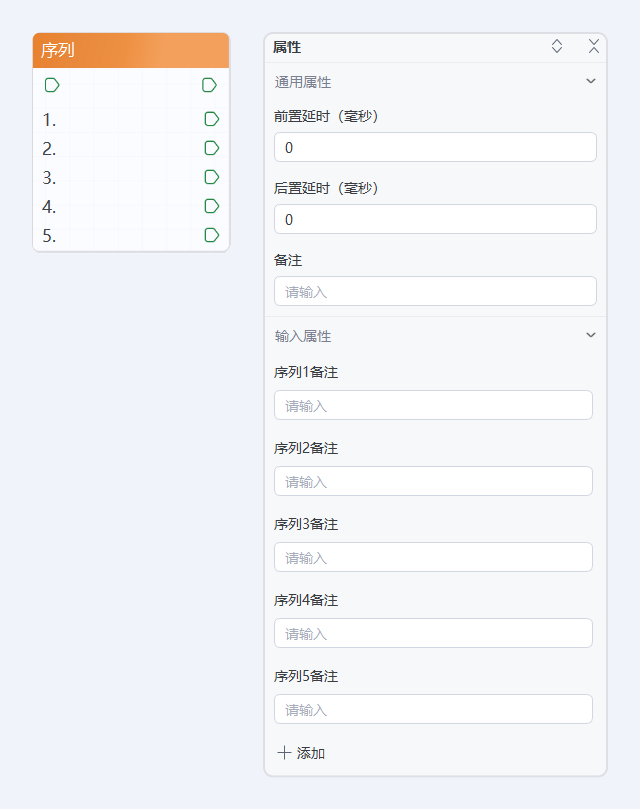

属性说明

序列

通用属性

• 前置延时 - 组件功能执行之前等待的时间，单位为“ms”
• 后置延时 - 组件功能执行后等待的时间，单位为“ms”
• 备注- 组件备注说明，以便于理解和快速定位

目标属性

• 序列n备注 - 可在属性栏填写序列备注，填写后在组件中同步显示序列备注

使用示例

执行逻辑

前置条件

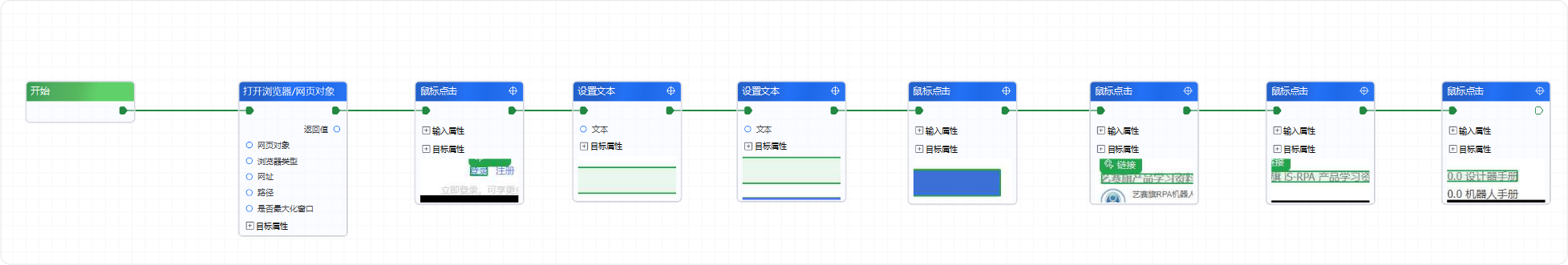

提前制作好一个完整流程（任意流程即可），这个流程用来登录艺赛旗社区查看设计器资料手册。

1

步骤

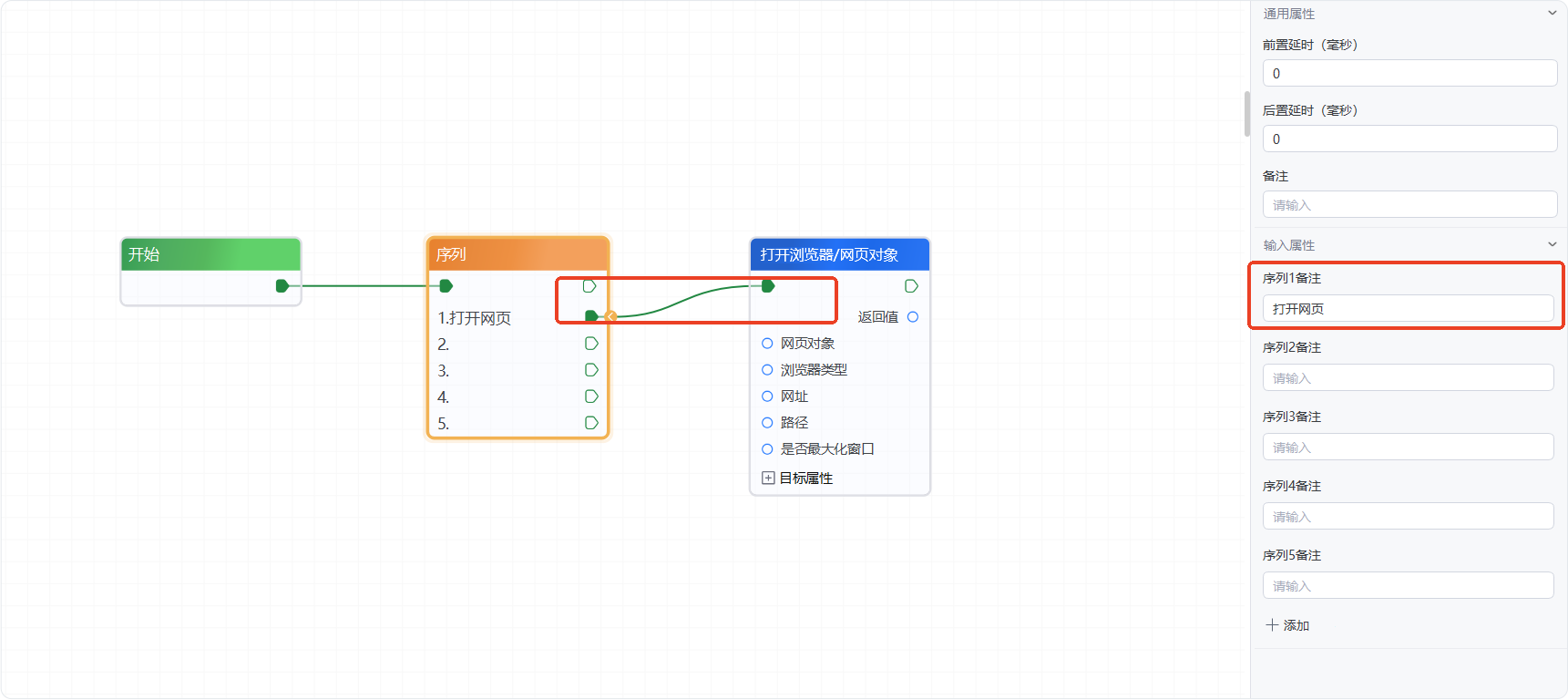

1、在【开始】节点与【打开浏览器/网页对象】之间断开连线--->添加【序列】组件--->将【打开浏览器/网页对象】组件与【序列】组件的序列1备注连接--->在【序列】组件右侧的序列1备注上输入：打开网页

2

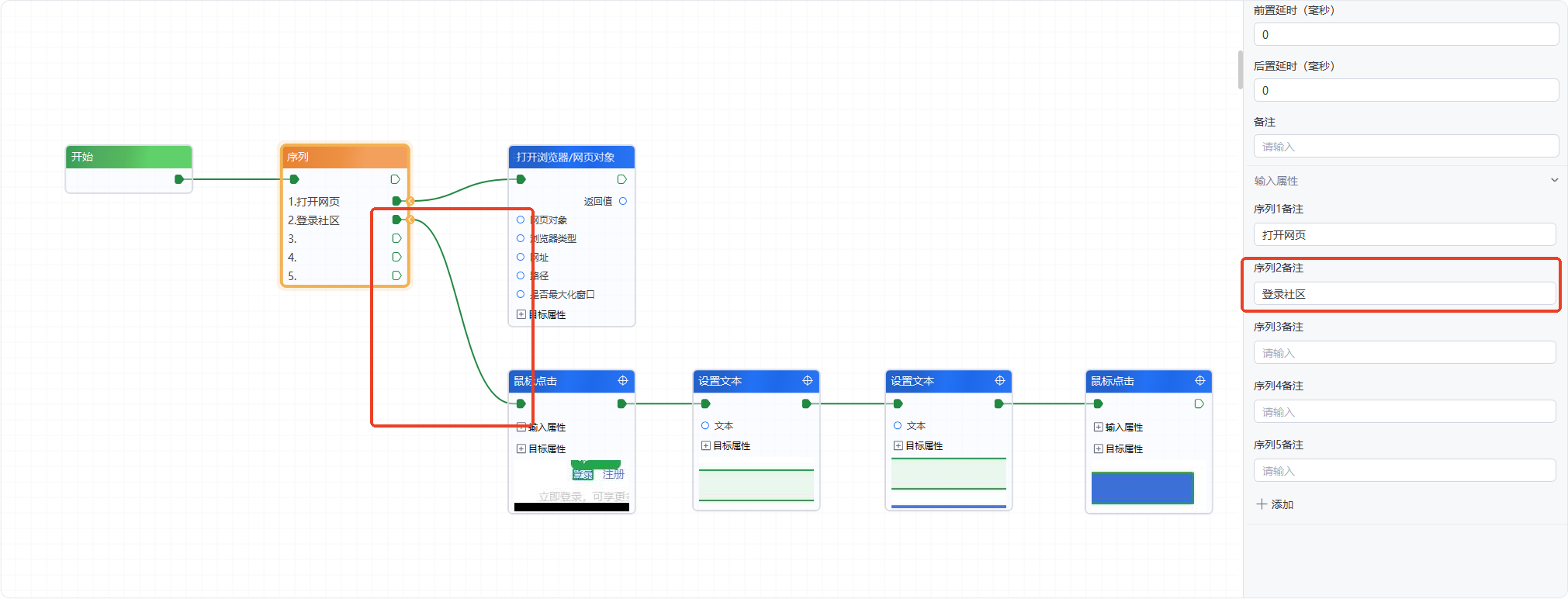

2、将【序列】组件的序列2连接”登录艺赛旗社区“有关的组件--->在【序列】组件右侧的序列2备注上输入：登录社区

3

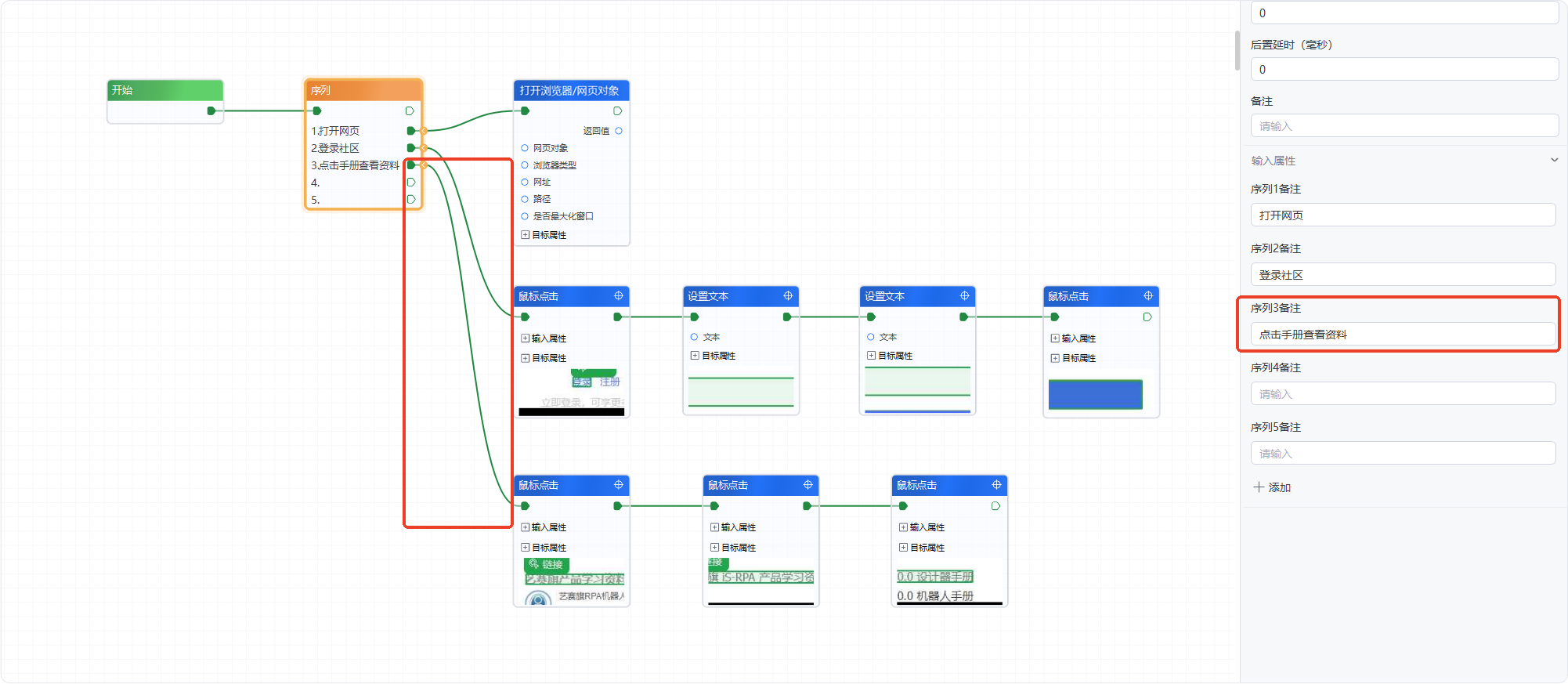

3、将【序列】组件的序列3连接”查看设计器资料“有关的组件--->在【序列】组件右侧的序列3备注上输入：点击手册查看资料--->运行流程

4

输出结果

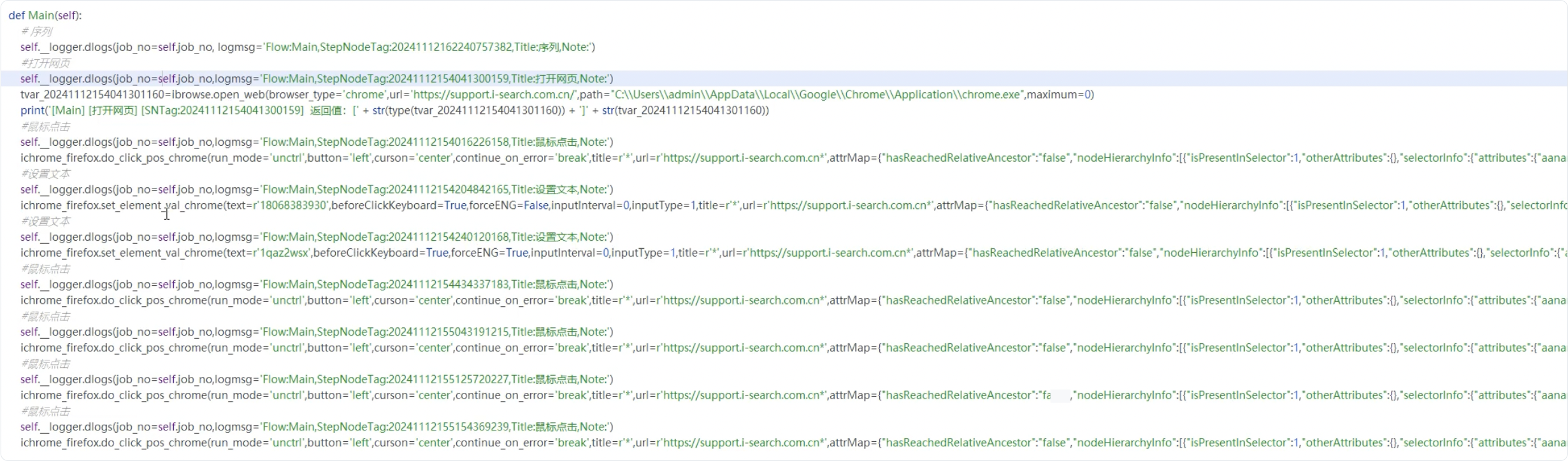

运行完成后，选中【序列】组件右键选择”组件定位到代码“，跳转代码界面后，可以查看到对应”序列“排序后的代码内容，确保代码的有序和美观性。

5
