磁盘管理——LVM 详解

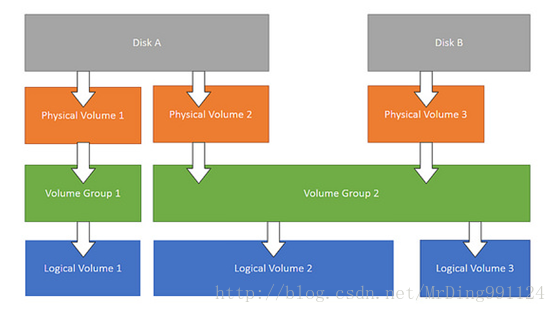

操作流程 : 磁盘分区–> 创建物理卷–> 划分为卷组–> 划分成逻辑卷–> 格式化、挂载–> 扩容。
磁盘管理——LVM 详解磁盘管理——LVM 详解

#一,创建磁盘分区
- fdisk /dev/sdb
- n 创建三个新分区,分别是 1G
- t 改变分区的类型为 8e

[root@localhost ~]# fdisk /dev/sdb
欢迎使用 fdisk (util-linux 2.23.2)。

更改将停留在内存中,直到您决定将更改写入磁盘。
使用写入命令前请三思。

Device does not contain a recognized partition table
使用磁盘标识符 0x19ee046d 创建新的 DOS 磁盘标签。

命令(输入 m 获取帮助):p

磁盘 /dev/sdb:10.7 GB, 10737418240 字节,20971520 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0x19ee046d

   设备 Boot      Start         End      Blocks   Id  System

命令(输入 m 获取帮助):n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p
分区号 (1-4,默认 1):
起始 扇区 (2048-20971519,默认为 2048):
将使用默认值 2048
Last 扇区, +扇区 or +size{K,M,G} (2048-20971519,默认为 20971519):+1G
分区 1 已设置为 Linux 类型,大小设为 1 GiB

命令(输入 m 获取帮助):p

磁盘 /dev/sdb:10.7 GB, 10737418240 字节,20971520 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0x19ee046d

   设备 Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048     2099199     1048576   83  Linux

命令(输入 m 获取帮助):t
已选择分区 1
Hex 代码(输入 L 列出所有代码):8e
已将分区“Linux”的类型更改为“Linux LVM”

命令(输入 m 获取帮助):p

磁盘 /dev/sdb:10.7 GB, 10737418240 字节,20971520 个扇区
Units = 扇区 of 1 * 512 = 512 bytes
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0x19ee046d

   设备 Boot      Start         End      Blocks   Id  System
/dev/sdb1            2048     2099199     1048576   8e  Linux LVM

#二, 创建物理卷
- 创建物理卷 : pvcreate /dev/sdb1
- 列出当期的物理卷 pvdisplay
- 删除物理卷 pvremove /dev/sdb2

注意: 一般情况在创建完分区后系统会自动生成相应的分区文件“/dev/sdbn”,但是当系统未自动生成时无法完成物理卷创建任务,需要执行命令 “partprobe” 生成相应文件再执行 pvcreate 命令

[root@localhost ~]# partprobe
Warning: 无法以读写方式打开 /dev/sr0 (只读文件系统)。/dev/sr0 已按照只读方式打开。
[root@localhost ~]# ls /dev/sdb1
/dev/sdb1
[root@localhost ~]# df -h
文件系统             容量  已用  可用 已用% 挂载点
/dev/mapper/cl-root   18G  1.2G   17G    7% /
devtmpfs             482M     0  482
M    0% /dev
tmpfs                493M     0  493M    0% /dev/shm
tmpfs                493M  6.8M  486M    2% /run
tmpfs                493M     0  493M    0% /sys/fs/cgroup
/dev/sdb              10G   33M   10G    1% /mnt          //可以看到磁盘还在挂载着,需要取消挂载
/dev/sda1            197M  117M   81M   60% /boot
tmpfs                 99M     0   99M    0% /run/user/0
[root@localhost ~]# umount /mnt
[root@localhost ~]# df -h
文件系统             容量  已用  可用 已用% 挂载点
/dev/mapper/cl-root   18G  1.2G   17G    7% /
devtmpfs             482M     0  482M    0% /dev
tmpfs                493M     0  493M    0% /dev/shm
tmpfs                493M  6.8M  486M    2% /run
tmpfs                493M     0  493M    0% /sys/fs/cgroup
/dev/sda1            197M  117M   81M   60% /boot
tmpfs                 99M     0   99M    0% /run/user/0
[root@localhost ~]# pvcreate /dev/sdb1        //创建物理卷/dev/sdb1
WARNING: ext4 signature detected on /dev/sdb1 at offset 1080. Wipe it? [y/n]: y
  Wiping ext4 signature on /dev/sdb1.
  Physical volume "/dev/sdb1" successfully created.
[root@localhost ~]# pvcreate /dev/sdb2      //创建物理卷/dev/sdb2
  Physical volume "/dev/sdb2" successfully created.
[root@localhost ~]# pvcreate /dev/sdb3      //创建物理卷/dev/sdb3
  Physical volume "/dev/sdb3" successfully created.

[root@localhost ~]# pvdisplay   //创建完物理卷之后,使用pvdisplay查看。
  --- Physical volume ---
  PV Name               /dev/sda2
  VG Name               cl
  PV Size               19.80 GiB / not usable 3.00 MiB
  Allocatable           yes (but full)
  PE Size               4.00 MiB
  Total PE              5069
  Free PE               0
  Allocated PE          5069
  PV UUID               eV93Bx-hXaA-H8iZ-uJCS-w4SY-zoi0-3Yzi6R

  "/dev/sdb1" is a new physical volume of "1.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sdb1
  VG Name
  PV Size               1.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               FdJAAI-WDLb-AFqk-06Td-fLQN-irru-SOBAnG

  "/dev/sdb3" is a new physical volume of "1.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sdb3
  VG Name
  PV Size               1.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               0CFrdJ-xErB-UnVN-ZVbX-Jj2g-AKuF-0XHb0u

  "/dev/sdb2" is a new physical volume of "1.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sdb2
  VG Name
  PV Size               1.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               64j8TM-r3js-K5zo-M9Wd-CS2l-2eq4-Fsrui7


使用 pvs 查看物理卷

[root@localhost ~]# pvs
  PV         VG Fmt  Attr PSize  PFree
  /dev/sda2  cl lvm2 a--  19.80g    0
  /dev/sdb1     lvm2 ---   1.00g 1.00g
  /dev/sdb2     lvm2 ---   1.00g 1.00g
  /dev/sdb3     lvm2 ---   1.00g 1.00g

#三,创建卷组

  • 命令语法
    vgcreate(选项)(参数)

  • 命令描述
    vgcreate 命令用于创建 LVM 卷组。卷组(Volume Group)将多个物理卷组织成一个整体,屏蔽了底层物理卷细节。在卷组上创建逻辑卷时不用考虑具体的物理卷信息。

  • 命令选项
    -l:卷组上允许创建的最大逻辑卷数; -p:卷组中允许添加的最大物理卷数; -s:卷组上的物理卷的 PE 大小。

[root@localhost ~]# vgcreate vg1 /dev/sdb1 /dev/sdb2   //创建卷组
  Volume group "vg1" successfully created
[root@localhost ~]# vgdisplay  //查看卷组详细信息
  --- Volume group ---
  VG Name               cl
  System ID
  Format                lvm2
  Metadata Areas        1
  Metadata Sequence No  3
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                2
  Open LV               2
  Max PV                0
  Cur PV                1
  Act PV                1
  VG Size               19.80 GiB
  PE Size               4.00 MiB
  Total PE              5069
  Alloc PE / Size       5069 / 19.80 GiB
  Free  PE / Size       0 / 0
  VG UUID               y0TYdG-kCBw-drVr-sZxs-gGKF-2xzQ-BlWoPZ

  --- Volume group ---
  VG Name               vg1
  System ID
  Format                lvm2
  Metadata Areas        2
  Metadata Sequence No  1
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                0
  Open LV               0
  Max PV                0
  Cur PV                2
  Act PV                2
  VG Size               1.99 GiB
  PE Size               4.00 MiB
  Total PE              510
  Alloc PE / Size       0 / 0
  Free  PE / Size       510 / 1.99 GiB
  VG UUID               cQhiKj-cgpk-7gog-wsAY-D23H-avvv-POEDIf

[root@localhost ~]# vgs           //查看卷组
  VG  #PV #LV #SN Attr   VSize  VFree
  cl    1   2   0 wz--n- 19.80g    0
  vg1   2   0   0 wz--n-  1.99g 1.99g

#四,创建逻辑卷

  • 命令语法
    lvcreate(选项)(参数)

  • 命令描述
    lvcreate 命令用于创建 LVM 的逻辑卷。逻辑卷是创建在卷组之上的。逻辑卷对应的设备文件保存在卷组目录下,例如:在卷组 "vg1000" 上创建一个逻辑卷 "lvol0",则此逻辑卷对应的设备文件为 "/dev/vg1000/lvol0"。

  • 命令选项
    -L:指定逻辑卷的大小,单位为“kKmMgGtT”字节; -l:指定逻辑卷的大小(LE 数)。

[root@localhost ~]# vgcreate vg1 /dev/sdb1 /dev/sdb2  //创建物理卷
  Volume group "vg1" successfully created
[root@localhost ~]# vgdisplay   //查看物理卷详情
  --- Volume group ---
  VG Name               cl
  System ID
  Format                lvm2
  Metadata Areas        1
  Metadata Sequence No  3
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                2
  Open LV               2
  Max PV                0
  Cur PV                1
  Act PV                1
  VG Size               19.80 GiB
  PE Size               4.00 MiB
  Total PE              5069
  Alloc PE / Size       5069 / 19.80 GiB
  Free  PE / Size       0 / 0
  VG UUID               y0TYdG-kCBw-drVr-sZxs-gGKF-2xzQ-BlWoPZ

  --- Volume group ---
  VG Name               vg1
  System ID
  Format                lvm2
  Metadata Areas        2
  Metadata Sequence No  1
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                0
  Open LV               0
  Max PV                0
  Cur PV                2
  Act PV                2
  VG Size               1.99 GiB
  PE Size               4.00 MiB
  Total PE              510
  Alloc PE / Size       0 / 0
  Free  PE / Size       510 / 1.99 GiB
  VG UUID               cQhiKj-cgpk-7gog-wsAY-D23H-avvv-POEDIf

[root@localhost ~]# vgs   //查看物理卷
  VG  #PV #LV #SN Attr   VSize  VFree
  cl    1   2   0 wz--n- 19.80g    0
  vg1   2   0   0 wz--n-  1.99g 1.99g

#五,格式化和挂载

[root@localhost ~]# mkfs.ext4 /dev/vg1/lv1   //格式化
mke2fs 1.42.9 (28-Dec-2013)
文件系统标签=
OS type: Linux
块大小=1024 (log=0)
分块大小=1024 (log=0)
Stride=0 blocks, Stripe width=0 blocks
25688 inodes, 102400 blocks
5120 blocks (5.00%) reserved for the super user
第一个数据块=1
Maximum filesystem blocks=33685504
13 block groups
8192 blocks per group, 8192 fragments per group
1976 inodes per group
Superblock backups stored on blocks:
	8193, 24577, 40961, 57345, 73729

Allocating group tables: 完成
正在写入inode表: 完成
Creating journal (4096 blocks): 完成
Writing superblocks and filesystem accounting information: 完成



[root@localhost ~]#  mount /dev/vg1/lv1 /mnt/          //挂载
[root@localhost ~]# df -h
文件系统             容量  已用  可用 已用% 挂载点
/dev/mapper/cl-root   18G  1.2G   17G    7% /
devtmpfs             482M     0  482M    0% /dev
tmpfs                493M     0  493M    0% /dev/shm
tmpfs                493M  6.8M  486M    2% /run
tmpfs                493M     0  493M    0% /sys/fs/cgroup
/dev/sda1            197M  117M   81M   60% /boot
tmpfs                 99M     0   99M    0% /run/user/0
/dev/mapper/vg1-lv1   93M  1.6M   85M    2% /mnt           //名字发生了改变
[root@localhost ~]# ls -l /dev/vg1/lv1
lrwxrwxrwx. 1 root root 7 11月  6 11:30 /dev/vg1/lv1 -> ../dm-2
[root@localhost ~]# ls -l /dev/mapper/vg1-lv1
lrwxrwxrwx. 1 root root 7 11月  6 11:30 /dev/mapper/vg1-lv1 -> ../dm-2  //可以看出他们指向了同一个文件

#六,扩容逻辑卷

流程:更改逻辑卷信息(lvresize)–> 检测磁盘错误(e2fsck -f)–> 更新逻辑卷信息(resize2fs)

  • 先在 /mnt/ 目录下写入一些东西,做实验用
[root@localhost ~]# mkdir /mnt/1212
[root@localhost ~]# touch /mnt/23.txt
[root@localhost ~]# echo "1111112221121" > /mnt/23.txt
  • 命令语法
    lvresize(选项)(参数)

  • 命令描述
    lvresize 命令用于调整 LVM 逻辑卷的空间大小,可以增大空间和缩小空间。使用 lvresize 命令调整逻辑卷空间大小和缩小空间时需要谨慎,因为它有可能导致数据丢失。

  • 命令选项
    -L:指定逻辑卷的大小,单位为“kKmMgGtT”字节;
    -l:指定逻辑卷的大小(LE 数)。

  • 增大逻辑卷磁盘大小

[root@localhost ~]# umount /mnt/
[root@localhost ~]# lvresize -L 200M  /dev/vg1/lv1
  • 检测磁盘错误
[root@localhost ~]# e2fsck -f /dev/vg1/lv1
e2fsck 1.42.9 (28-Dec-2013)
第一步: 检查inode,块,和大小
第二步: 检查目录结构
第3步: 检查目录连接性
Pass 4: Checking reference counts
第5步: 检查簇概要信息
/dev/vg1/lv1: 13/25688 files (7.7% non-contiguous), 8899/102400 blocks
  • 更新逻辑卷的信息
[root@localhost ~]# resize2fs /dev/vg1/lv1
resize2fs 1.42.9 (28-Dec-2013)
Resizing the filesystem on /dev/vg1/lv1 to 204800 (1k) blocks.
The filesystem on /dev/vg1/lv1 is now 204800 blocks long.
  • 更新逻辑卷信息后新分区在挂载的时候才能被识别新的大小。
    挂载:
[root@localhost ~]# !mount
mount /dev/vg1/lv1 /mnt/
[root@localhost ~]# df -h
文件系统             容量  已用  可用 已用% 挂载点
/dev/sda3             28G  1.2G   27G    5% /
devtmpfs             483M     0  483M    0% /dev
tmpfs                493M     0  493M    0% /dev/shm
tmpfs                493M  6.8M  486M    2% /run
tmpfs                493M     0  493M    0% /sys/fs/cgroup
/dev/sda1            197M  109M   88M   56% /boot
tmpfs                 99M     0   99M    0% /run/user/0
/dev/mapper/vg1-lv1  190M  1.6M  175M    1% /mnt
扩容后变成190M
  • 系统扩容不会使文件丢失
[root@localhost ~]# ls /mnt/
1212  23.txt  lost+found

流程:卸载(umount)–> 检测(e2fsck -f)–> 更新逻辑卷信息(大小)(resize2fs)–> 重置逻辑卷大小(lvresize)

[root@localhost ~]# umount /mnt/
[root@localhost ~]# e2fsck -f /dev/vg1/lv1
e2fsck 1.42.9 (28-Dec-2013)
第一步: 检查inode,块,和大小
第二步: 检查目录结构
第3步: 检查目录连接性
Pass 4: Checking reference counts
第5步: 检查簇概要信息
/dev/vg1/lv1: 13/49400 files (7.7% non-contiguous), 11886/204800 blocks
[root@localhost ~]# resize2fs /dev/vg1/lv1 100M
resize2fs 1.42.9 (28-Dec-2013)
Resizing the filesystem on /dev/vg1/lv1 to 102400 (1k) blocks.
The filesystem on /dev/vg1/lv1 is now 102400 blocks long.
[root@localhost ~]# lvresize -L 100 /dev/vg1/lv1    重置逻辑卷大小
  WARNING: Reducing active logical volume to 100.00 MiB.
  THIS MAY DESTROY YOUR DATA (filesystem etc.)
Do you really want to reduce vg1/lv1? [y/n]: y
  Size of logical volume vg1/lv1 changed from 200.00 MiB (50 extents) to 100.00 MiB (25 extents).
  Logical volume vg1/lv1 successfully resized.
[root@localhost ~]# lvs    查看逻辑卷大小
  LV   VG  Attr       LSize   Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert
  lv1  vg1 -wi-a----- 100.00m
[root@localhost ~]# ls  /mnt/
1212  23.txt  lost+found
即,合理缩容也不会使系统内文件丢失。

** 格式化 & 挂载 **
格式化成 xfs 格式

[root@localhost ~]# mkfs.xfs -f /dev/vg1/lv1
meta-data=/dev/vg1/lv1           isize=512    agcount=4, agsize=19200 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0, sparse=0
data     =                       bsize=4096   blocks=76800, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal log           bsize=4096   blocks=855, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0

扩容

流程:更改逻辑卷信息(lvresize)–> 更新逻辑卷信息(xfs_growfs)
更改逻辑卷信息(lvresize)

[root@localhost ~]# lvresize -L 300M /dev/vg1/lv1
  Size of logical volume vg1/lv1 changed from 100.00 MiB (25 extents) to 300.00 MiB (75 extents).
  Logical volume vg1/lv1 successfully resized.
xfs_growfs命令(该命令必须在挂载状态执行)

[root@localhost ~]# xfs_growfs /dev/vg1/lv1
meta-data=/dev/mapper/vg1-lv1    isize=512    agcount=4, agsize=19200 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0 spinodes=0
data     =                       bsize=4096   blocks=76800, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal               bsize=4096   blocks=855, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
[root@localhost ~]# df -h
文件系统             容量  已用  可用 已用% 挂载点
/dev/mapper/vg1-lv1  297M   16M  282M    6% /mnt

扩容卷组

  • 将 /dev/sdb3 增加到 vg1

  • 命令语法
    vgextend [卷组名] [物理卷]

[root@localhost ~]# vgextend vg1 /dev/sdb3
  Volume group "vg1" successfully extended
[root@localhost ~]# vgs
  VG  #PV #LV #SN Attr   VSize VFree
  vg1   3   1   0 wz--n- 2.99g 2.70g
